Gerador de RF

Um gerador de RF é um instrumento essencial na bancada de um técnico que gosta de montar aparelhos na área de radiofrequência. Mas é um equipamento caro, principalmente para quem faz disso um hobby. Então o negócio é montar um que, além do prazer da montagem, te proporcionará um bom aprendizado.

Esta montagem foi feita baseada no projeto da Vintage-radio  e cobre as frequências de 330 Khz até 30 Mhz em cinco faixas.

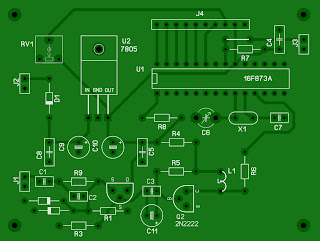

Eu resolvi montar um frequencímetro para a leitura da frequência gerada. Este frequencímetro usa um PIC16F873A (detalhes da montagem e arquivo .hex, disponibilizado para download).

Aqui mostro a placa do gerador e a placa do frequencímetro. No gerador usei um capacitor variável que retirei de um Receiver antigo que desmontei. Ele tem uma redução que ajuda, mas o ideal seria utilizar um vernier para facilitar ainda mais a sintonia.

Esquema do gerador

Na montagem do frequencímetro é muito importante usar um transitor FET na entrada para não carregar muito a saída do gerador, o que tornaria difícil a leitura nas faixas mais altas.

PCB - Top view

PCB - Botton view

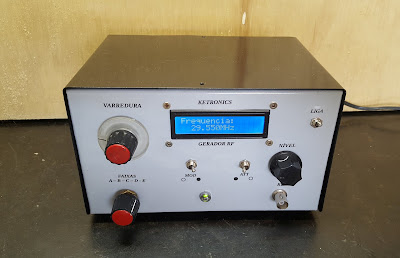

O projeto ficou pronto e eu gostei muito do resultado. Passei horas agradáveis montando as placas, testando, fazendo a caixa, mas no final dá uma satisfação enorme o resultado.

abs. Cesarg.

Homemade RF Generator

Montei há algum tempo um Dip Meter que me ajudou bastante. Antes eu montava os circuitos e ficava no escuro, sem saber em qual frequência estava trabalhando o oscilador local, o amplificador de RF e etc. As montagens de rádios super regenerativo é fácil, só preocupar com o circuito oscilador e pronto. Mas nos rádios super heteródino a coisa complica. Você tem que saber em qual frequência o oscilador local está funcionando, e ajustar o circuito de antena para a frequência do oscilador local +/- a FI.

Um gerador de RF razoável custa uma grana boa e você perde o gostinho de montar o seu, afinal, o hobby é este, montar coisas. Nas montagens você aprende muito, tem que pesquisar os problemas que surgem e as vezes dá vontade de jogar tudo pra cima, mas com paciência a gente acaba resolvendo os problemas e fica numa felicidade danada.

Eu gosto de trabalhar nas faixas de VHF, as antenas são pequenas ocupando pouco espaço. Pena que hoje quase não tem mais comunicações de radioamadores, a internet fez um estrago danado neste hobby.

Meu gerador funciona de 80,0 a 200 MHz, com modulação AM em 1.000 Hz. Tem ajuste do nível de RF, modulador de AM e saída para o frequencímetro. O oscilador de RF é do tipo Colpitts que funciona muito bem nesta faixa de frequencia e tem boa estabilidade.

Ficou razoavelmente bom para o que foi idealizado.



                                                       Layout da placa do oscilador Colpitts

Modulador de áudio

Regulador de tensão

Cg.
